一、功能與用途

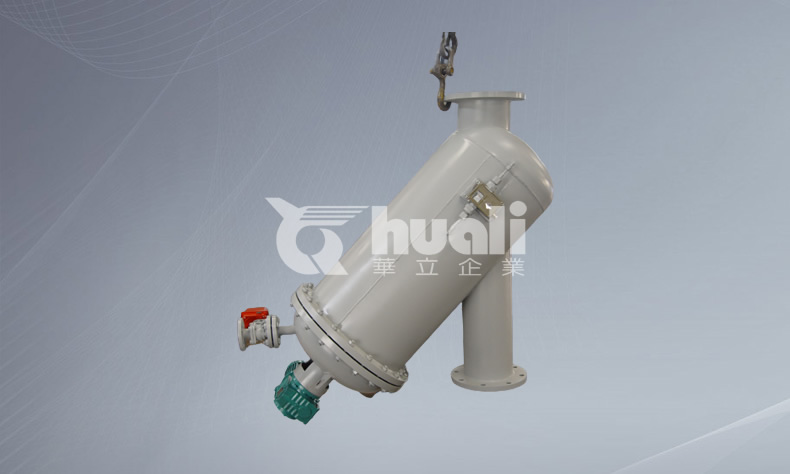

HLD系列刷式過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程及冷卻水，造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500-80微米粒徑的各種硬質顆粒，確保系統的安全可靠運行。
二、設備結構與工作原理
HLD系列刷式過濾器濾件采用高強度的Johnson濾網，具有處理量大、使用壽命長、清洗效率高等特點。本機采用壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。吸附在濾網上的雜質微粒被轉動的鋼絲刷刷下，隨水流從排污閥排出。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束后，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。
常用規格與技術參數
| 進出口通徑 | mm | 100、125 | 150-200 | 250-300 | 350、400 | 450、500 | 600 | 700 | 800 | 900 | 1000 |
| 參考流量 | m3/h | 85-150 | 160-300 | 400-700 | 800-1200 | 1300-1800 | 2500 | 3000 | 4000 | 5000 | 6000 |
| 過濾精度 | μm | 80-3500 | |||||||||
| 阻力損失 | MPa | 0.01-0.1 | |||||||||
| 差壓設定范圍 | MPa | 0.02-0.16 | |||||||||
| 清洗時間設定 | s | 0-180 | |||||||||
| 工作溫度 | ℃ | ＜100 | |||||||||
| 控制方式 | 定時、壓差 | ||||||||||
| 電機參數 | 380V 50HZ 0.15-2.2KW IP55 | ||||||||||
| 清洗耗水量 | 主管道平均流量的0.5-1% | ||||||||||
| 工作壓力 | MPa | 0.25-4.0 | |||||||||
2、也可提供適合其他國家制式的電器系統
三、結構形式及外形尺寸
1、HLDY-Ⅰ型刷式過濾器
| 公稱直徑(DN) | L | H | N | 參考流量m3/h |
| 50、65 | 600 | 400 | DN20 | 25 |
| 80 | 700 | 450 | DN20 | 50 |
| 100 | 800 | 500 | DN25 | 80 |
| 125 | 900 | 550 | DN25 | 125 |
| 150 | 950 | 600 | DN25 | 150 |
| 200 | 1050 | 650 | DN32 | 200 |
| 250 | 1250 | 750 | DN40 | 380 |
| 300 | 1500 | 1020 | DN40 | 500 |
| 350 | 1800 | 1240 | DN50 | 800 |
| 400 | 1800 | 1310 | DN50 | 1000 |
