一、功能與用途
HLD系列刷式過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程及冷卻水，造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500-80微米粒徑的各種硬質顆粒，確保系統的安全可靠運行。

二、設備結構與工作原理
HLD系列刷式過濾器濾件采用高強度的Johnson濾網，具有處理量大、使用壽命長、清洗效率高等特點。本機采用壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。吸附在濾網上的雜質微粒被轉動的鋼絲刷刷下，隨水流從排污閥排出。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束后，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。

常用規格與技術參數

進出口通徑	mm	100、125	150-200	250-300	350、400	450、500	600	700	800	900	1000
參考流量	m3/h	85-150	160-300	400-700	800-1200	1300-1800	2500	3000	4000	5000	6000
過濾精度	μm	80-3500
阻力損失	MPa	0.01-0.1
差壓設定范圍	MPa	0.02-0.16
清洗時間設定	s	0-180
工作溫度	℃	＜100
控制方式		定時、壓差
電機參數		380V  50HZ  0.15-2.2KW  IP55
清洗耗水量		主管道平均流量的0.5-1%
工作壓力	MPa	0.25-4.0

注：1、工作壓力大于4.0MPa另行設計。
   2、也可提供適合其他國家制式的電器系統

三、結構形式及外形尺寸
1、HLDY-Ⅰ型刷式過濾器

公稱直徑(DN)	L	H	N	參考流量m3/h
50、65	600	400	DN20	25
80	700	450	DN20	50
100	800	500	DN25	80
125	900	550	DN25	125
150	950	600	DN25	150
200	1050	650	DN32	200
250	1250	750	DN40	380
300	1500	1020	DN40	500
350	1800	1240	DN50	800
400	1800	1310	DN50	1000

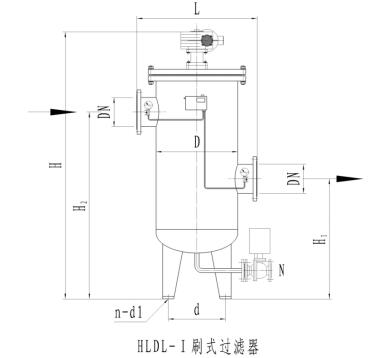

2、HLDL-Ⅰ型刷式過濾器

公稱直徑(DN)	D	L	H	H1	H2	n-d1	d	N	參考流量m3/h
50、65、80	Φ400	720	1400	500	700	3-Φ24	Φ300	DN25	20～60
100、125	Φ500	820	1500	600	850	3-Φ24	Φ400	DN25	150
150、200	Φ600	920	1600	650	950	3-Φ24	Φ500	DN25	300
250、300	Φ700	1020	1850	700	1100	3-Φ24	Φ550	DN25	700
350、400	Φ800	1120	2500	790	1400	4-Φ24	Φ620	DN50	1200
450、500	Φ1000	1320	2800	910	1700	4-Φ24	Φ800	DN50	1800
600	Φ1200	1530	3250	1030	2000	4-Φ24	Φ950	DN50	2500
700	Φ1400	1730	3500	1060	2200	4-Φ26	Φ1150	DN50	3000
800	Φ1600	1930	3850	1150	2450	4-Φ26	Φ1300	DN50	4000
900	Φ1800	2130	4100	1200	2650	4-Φ30	Φ1500	DN80	5000
1000	Φ2000	2340	4300	1300	2800	4-Φ30	Φ1700	DN80	6000

注：1、本過濾器根據用戶工藝要求，可設計成進出口位于同一高度。
2、DN≤300為平蓋結構，DN＞300為封頭結構。

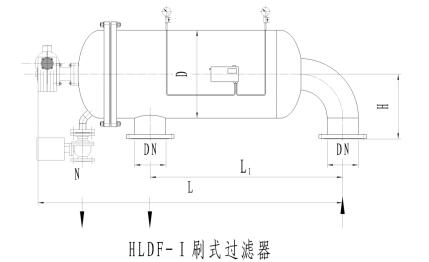

3、HLDF-Ⅰ型刷式過濾器

代號	公稱直徑
	100	125	150	200	250	300	350
N	25	25	25	32	40	50	50
D	300	350	400	500	600	700	800
L	1200	1300	1500	1650	1800	2000	2250
L1	660	730	810	960	1110	1260	1460
H	280	300	370	420	470	520	580
參考流量m3/h	80	100	150	200	300	550	900

注：筒體直徑≥500mm時，過濾器封頭采用橢圓形封頭形式。

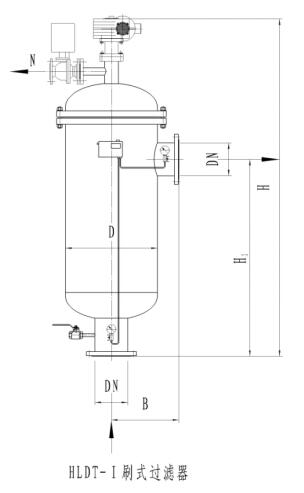

4、HLDT-Ⅰ型刷式過濾器

代號	公稱直徑DN
	125	150	200	250	300	350	400	500
N	40	40	50	50	65	65	65	65
D	350	400	500	600	700	800	900	1000
H1	750	750	800	900	900	1000	1050	1100
H	1400	1400	1500	1700	1800	1900	2050	2150
B	300	360	415	465	510	560	610	660
參考流量m3/h	100	150	200	300	550	900	1000	1500

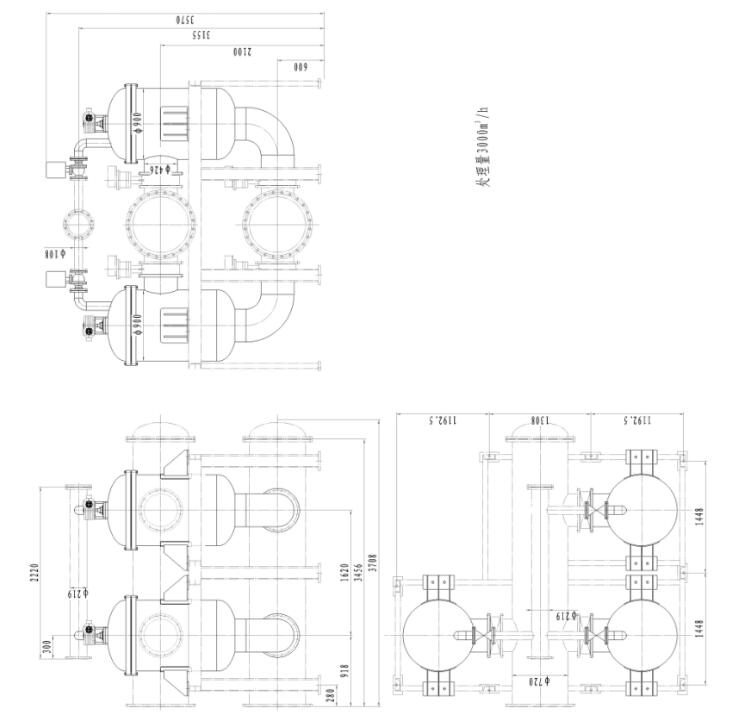

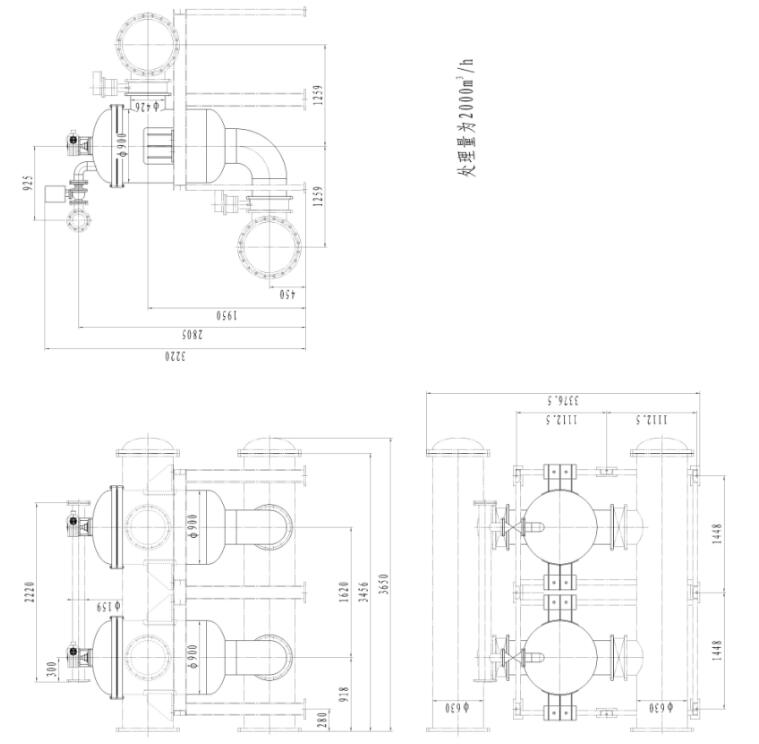

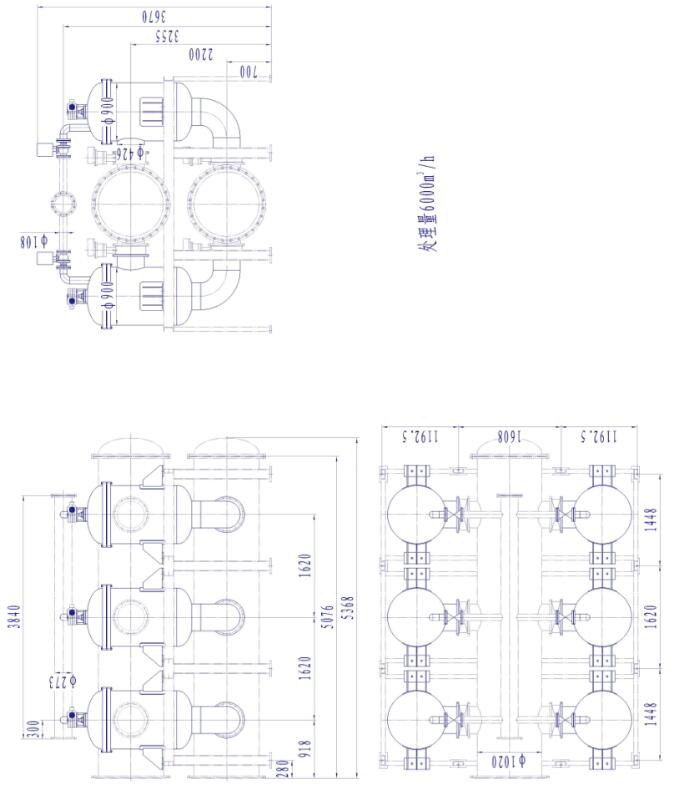

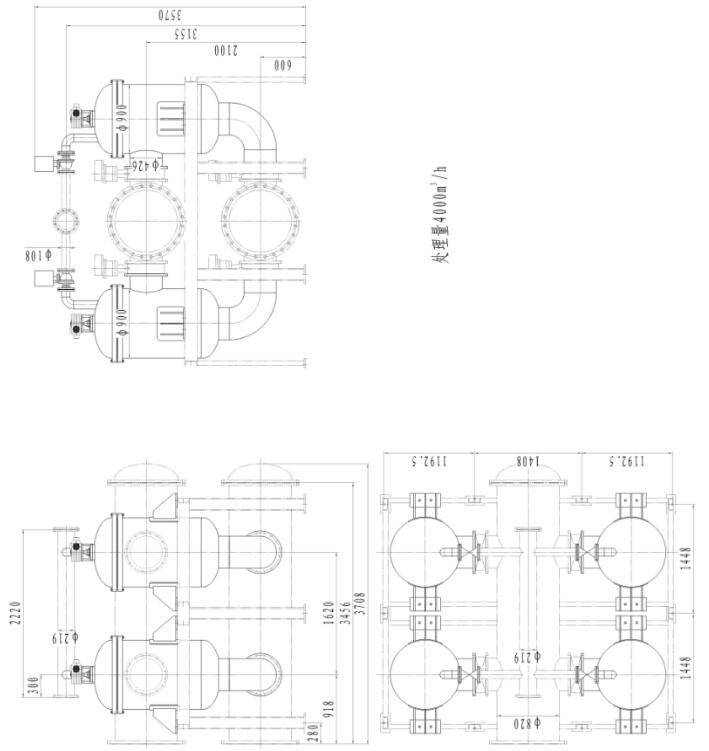

5、HLDT-Ⅱ型多臺并聯刷式過濾器
